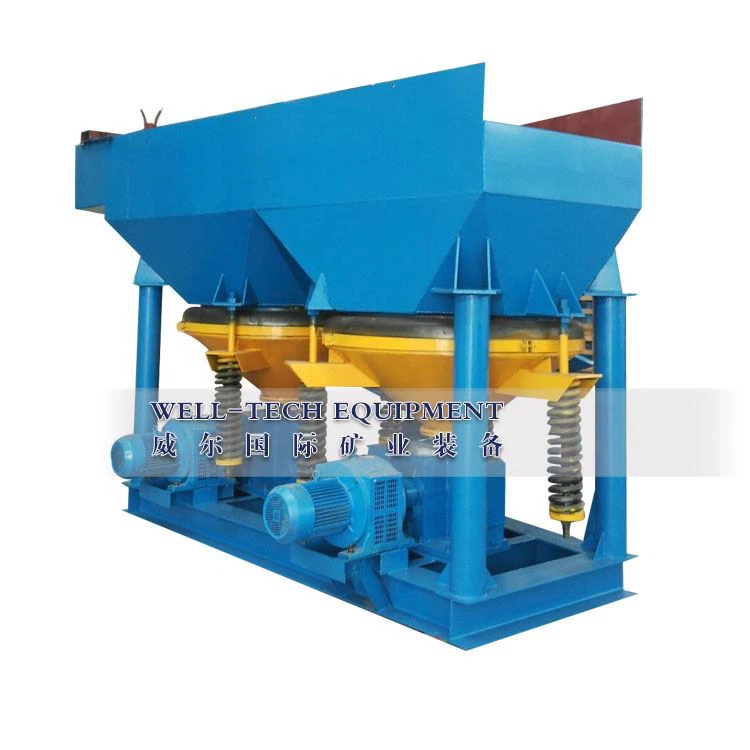

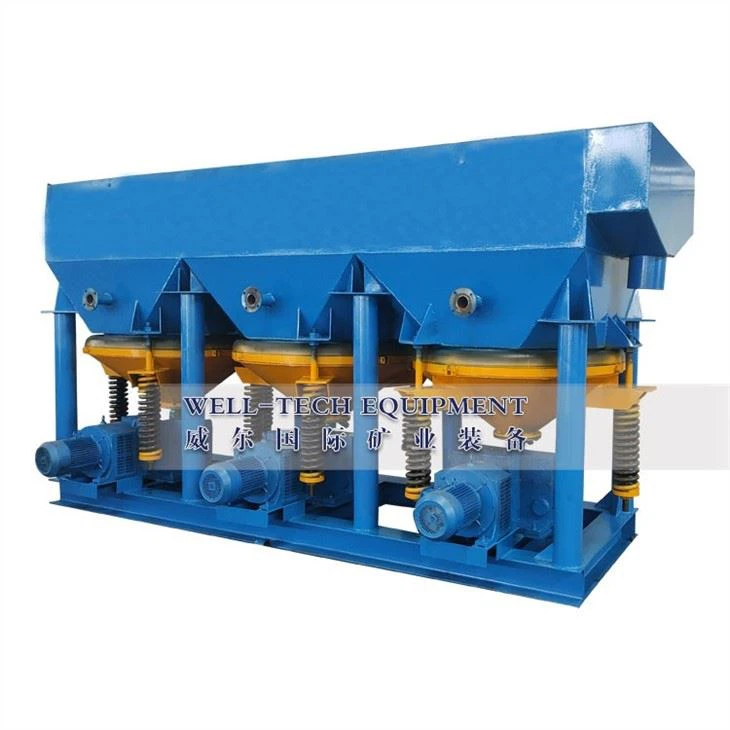

מכונת ג'יג / מכונת ג'יג גל שן-מסור
תיאור מכונת ג'יג זהב:
מכונת ה-Saw-tooth Wave Jig שלנו היא סוג חדש של ציוד לחיסכון באנרגיה וציוד להפרדת כבידה יעילה ופותחה על בסיס מכונת נענע גלי הסינוס המסורתית.
שם המוצר: מכונת ג'יג.
יישום: להפרדה מקום זהב/זהב סחף, טונגסטן, ברזל, פח, המטיט, נחושת, טנטלום ניוביום, טיטניום, מנגן, בריט, זירקוניום, כרום ואבני חן/יהלומים, פלואוריט וכו' וכו' מינרלים כבדים.
גודל האכלה:0-20מ"מ.
קיבולת: 20 טון לשעה סט אחד
נענע גלי שן מסור הוא אחד מהמכונות המודרניות של ציוד הכרייה של מפריד הכבידה, מכיוון שהקיבולת הגדולה שלו, טווח גודל ההפרדה הרחב, תפעול ותחזוקה פשוטים, מכונת ג'יג כמפריד גסה נמצאת בשימוש נרחב בהפרדה של זהב, פח, טיטניום, עפרות ברזל, עפרות מנגן, בריט, יהלום, כרום, טונגסטן וכו '.
הג'יג המסורתי מונע בעיקר על ידי אקסצנטריות היקפית, ועקומת הפעימה שלו היא בעיקר סינוסואידית. מכיוון שמהירות המים העולה והיורדת וזמן הפעולה הנוצרים על ידי תנועת הסרעפת זהים בעצם, זה לא תורם להתרופפות שכבת מיטת הנעילה ולריבוד של חלקיקי עפרה בהתאם למשקל הסגולי, ולכן משפיע על יחס ההפרדה וקצב ההתאוששות של צִיוּד.
ג'יג גלי מסור הוא ציוד מפריד מינרלי מפריד כבידה חסכוני באנרגיה שפותח ושופר על בסיס ג'יג מסורתי על פי חוק הריבוד התיאורטי של שכבת מיטת ג'יג. עקומת הפעימה המתנדנדת שלו היא זיגזג, מה שהופך את הזרימה העולה למהירה יותר מהזרימה היורדת: זמן העלייה קצר וזמן הירידה ארוך; היא מתגברת על הפגמים של גל סינוסואיד ועקומה פועם בזרימת מים עולה ויורדת ובאותו זמן פעולה, משפרת את הרפיון של המיטה, מקלה על אפקט השאיפה, גורמת לשקיעת חלקיקי העפר הכבדים במינרלים, ומשפרת מאוד את קיבולת יחס הפרדה וקצב התאוששות של הציוד. בהשוואה ל-Sinusoidal Jig, Sn 3.01 אחוז, W 5.5 אחוז, Pb 1.63 אחוז, Zn 2.04 אחוז; צריכת המים מצטמצמת ב-30 אחוזים -40 אחוזים, שטח הרצפה מצטמצם ב-1/3, וניתן לכוונן את המהלך, מכיוון שמנוע הכוונון האלקטרומגנטי משמש לכוונון ללא מדרגות של המהלך. הביצועים שלו הגיעו לרמה המתקדמת המקומית וזהו אחד מציוד מפריד הכבידה החוסך באנרגיה האידיאלי.
עקרון העבודה של מכונת ג'יג/כיצד עובדת מכונת ג'יג?
מפריד נענע כמפריד כבידה, אין צורך בשום כימיקל, פשוט השתמש במים לכביסה. השתמש בעפרות ברזל כאבן מיטה כאמצעי הפרדה. מינרלים כבדים יעברו דרך עפרות ברזל דרך מסך כרכז, מינרל קל יזרום לפריקת זנב.
האכלת עפרות מקופסת האכלה, גרגירי העפר ינועו בזרימות המים החלופיות האנכיות. שכבות ייווצרו בגלל הבדל בצפיפות של חומרים. המינרלים עם צפיפות קטנה יהיו בשכבה העליונה ויזרום יחד עם זרימת העיסה למעלה, בעוד שחומר בעל צפיפות גדולה יותר יהיה בשכבה למטה וייפלטו מנמל הפריקה למטה כרכז.
תכונה של מכונת גלי מסור שן
◆ קיבולת גבוהה
◆ יחס ריכוז גבוה והתאוששות גבוהה
◆ מיוצר עם חומר באיכות הגבוהה ביותר
◆ קל להתקנה, הפעלה ותחזוקה
◆ עקומת הפעימה היא בצורת גלי שן המאפשרת מינרלים כבדים לשקוע
◆ חיסכון במים 30-40 אחוזים מאשר ג'יג רגיל
◆ מהירות הפעימה מותאמת בקלות רבה על ידי הרגולטור
◆ מתאים לחספוס וניקוי
◆ יכול להשיג תוצאה טובה בעיבוד כגון זהב, טונגסטן, ברזל, פח, המטיט, נחושת, טנטלום-ניוביום, טיטניום, מנגן, בריט, זירקוניום, כרום ואבני חן/יהלומים, פלואוריט וכו'.
מפרט טכני של ציוד כרייה למכונת ג'יג
| 1. האץ' 2. דיאפרגמת גומי 3. קונוס 4. מושל מהירות אלקטרומגנטיות 5. מארז מצלמות 6. אוגן של צינור מים איפור 7. מסך 8. מיכל האכלה |
ציור בנייה של JT2-2 Saw-tooth Wave Jig
מכונת מסור שיניים
דֶגֶם | לוּל | דִיאָפרַגמָה | גודל האכלה (מ"מ) | כמות מי האיפור (מ3/t) | איפור לחץ מים (Mpa) | קיבולת (t/h) | כּוֹחַ (קווא) | ממדים (מ"מ) | משקל (ק"ג) | ||
צוּרָה | אֵזוֹר (m2) | שבץ (מ"מ) | תדירות שבץ מוחי (ר/דקה) | ||||||||
JT3-1 | טרפז | 3 | 12-30 | 50-125 | <10 | 3-6 | גדול או שווה ל-0.05 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 |
JT4-2 | מַלבֵּן | 5 | 25-57 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | ||
JT4-2S | מַלבֵּן | 5 | 25-57 | <25 | 4-8 | 8-20 | 5.5×2 | 4240×1990×2750 | 3500 | ||
JT5-2 | טרפז | 4.86 | 12-30 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | ||
יישום מכונת ג'יג יהלום:
הוא נמצא בשימוש נרחב להפרדת טונגסטן, פח, זהב, ברזל אדום, ברזל חום, מנגן, טיטניום, אנטימון, עופרת, טנטלום, ניוביום ופלואוריט מינרלים כבדים אחרים בגודל חלקיקים גס.
ישנם יישומים רבים שבהם מפריד הג'יג בעל ערך מסוים ואינו ניתן להשוות עבור ביצועים חסכוניים ויעילים. הם יעילים בעיבוד מתכת יקרה ובסיס, מתכת נדירה ומינרלים לא מתכתיים.
מפעל זהב ויהלומים בליבריה
מפעל יהלומים נייד
מכונת ג'יג פח
מפריד ג'יג
צמח ג'יג זהב
